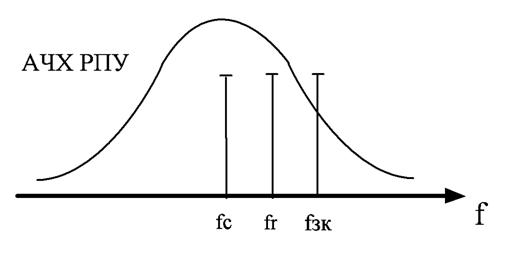

Рисунок 1.7 – Принцип образования зеркального канала
От частоты сигнала частота
отличается на удвоенное значение промежуточной частоты. Колебания на частоте
преобразуются, так же как и колебания с частотой
, в колебания промежуточной частоты
. Другими словами, радиоприемник оказывается настроенным на две частоты -
и
, симметрично расположенные относительно частоты гетеродина
. После преобразования колебания на частоте
окажутся в пределах полосы просекания УПЧ и будут мешать приему полезного сигнала на частоте. С целью устранения мешающего действия зеркальной помехи, принимают специальные меры:
- выбирают значение промежуточной частоты достаточнобольшим, так как в этом случае подавление колебаний
в цепях преселектора будет тем больше, чем дальше эта частота отстоит от резонансной частоты колебательной системы;
- применяют преселектор, обладающий достаточно большой избирательностью.
Кроме указанного недостатка, для супергетеродинного приемника характерны и некоторые другие:
- гетеродин может создавать помехи близко расположенным радиоприемным устройствам. Этот недостаток может быть устранен применением экранировки с цепей развязки;
- возникновение так называемых комбинационных частот за счет образования биений между несколькими промежуточными частотами. Основная мера исключения этого недостатка - выбор соответствующего режима работы смесителя и снижение уровня гармонических составляющих гетеродинного напряжения.
В настоящее время все радиоприемники строятся по принципу супергетеродинного приемника с несколькими преобразованиями частоты.
С усилителя промежуточной частоты 8 сигнал промежуточной частоты поступает (в зависимости от вида модуляции) в один из частных трактов, предназначенных для приема, выделения и усиления различных видов сигналов.
