Назначение изделия
1. Дополнительные педали предназначены для учебной езды и сдачи квалификационного экзамена в ГИБДД МВД России на получение права управления автотранспортным средством.
2. Дополнительные педали устанавливаются в правой части автомобиля и предназначены для инструктора учебной езды. Технические характеристики
1. Вес, кг 5,5
2. Габаритные размеры, мм
высота 160 ширина 200 длина 956
3. Максимальное усилие на дополнительную педаль тормоза, 20кгс
4 Основные размеры и составная часть дополнительных педалей (на чертеже)
Состав изделия
1. В комплект дополнительных педалей входит оборудование с таблицей
2. Возможна замена отдельных комплектующих изделий на аналогичные по техническим параметрам.
|
Наименование |
Кол. на один учебный автомобиль |
Примечание |
|
Сборная часть конструкции |
1 компл. | |
|
Кронштейн к рулевой колонке |
1 |
левый |
|
Кронштейн к перегородке моторн. отсека |
1 |
правый |
|
Выключатель ВК 343 ТУ 37.701-75 |
1 | |
|
Выключатель ВК 407 ТУ 37.003.477-76 |
2 | |
|
Звуковая сигнализация РС 508 ТУ 37.003.074-76 |
1 | |
|
Провод ПГВА-1,5 ОСТ 6.05.05.003 |
3м | |
|
Болт М6х20.58.016 ГОСТ 7798-70 |
3 | |
|
Шайба 6.02.016 ГОСТ 11371-70 |
3 |
Устройство, работа и монтаж.
1. Дополнительные педали состоят из педалей, валов, передающих вращение от этих педалей, кронштейнов крепления к кузову, нажимных элементов на штатные педали.
2. При нажатии штатных педалей автомобиля дополнительные педали остаются неподвижными.
3. Дополнительные педали фиксируются на валах стопором, позволяющим быстрое снятие их с вала.
4. На передающих вращение валах установлены концевые выключатели, которые включают и выключают плафон салона и звуковую сигнализацию. Данная сигнализация применяется при сдаче квалификационного экзамена в ГИБДД.

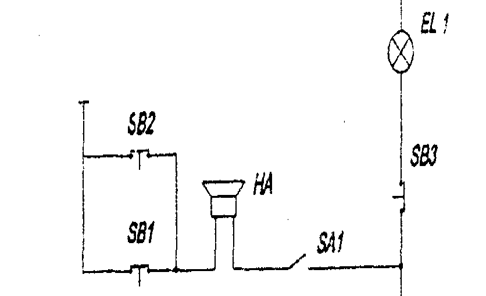

4.1. Принципиальная электрическая схема световой и звуковой сигнализации и подключение ее к бортовой сети автомобиля показаны на рисунке
|
Поз. обознач |
Наименование |
Количество |
Примеча-ние |
|
EL1 |
Плафон ПК 140-Б ТУ 337.003028-88 |
1 |
Входит в комплект автомобиля |
|
HA |
Звуковая сигнализация РС508 ТУ 337.003.074-76 |
1 | |
|
SA1 |
Выключатель ВК343 ТУ 37.003.701-76 |
1 | |
|
SB1,SB2 |
Выключатель ВК407 ТУ37.003.477-76 | ||
|
SB3 |
Выключатель ВК407 ТУ37.003.477-76 |
