Технологическая карта разборки стартера

1. Отсоединить провод от втягивающего реле стартера (рис.5)

2. Отвернуть одну шпильку и три болта крепления стартера, снять его и произвести частичную разборку;

3. Отвернуть гайку и снять перемычку, соединяющую реле и корпус;

4. Отвернуть гайки на крышке со стороны коллектора;

5. Отогнуть замковые шайбы и отвернуть болты снять крышку со стороны коллектора;

6. Отвернуть винты, крепящие зажимы обмотки и щетки и к траверсе и снять щетки и траверсу;

7. Отвернуть винты и снять тяговое реле в сборе;

8. Отогнуть замковые шайбы и отвернуть болты снять крышку стороны привода;

9. Вынуть из крышки привод, рычаг затем держатель подшипника, щеточно – коллекторный узел с якорем из корпуса с обмоткой возбуждения;

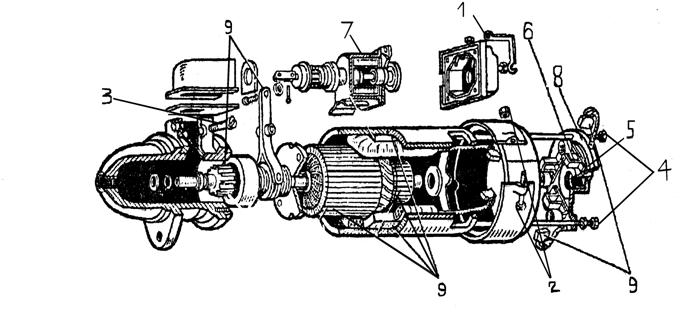

Рис. 5 Разборка стартера.
