Неисправности стартера

К основным неисправностям стартера относятся ослабление крепления подводящих проводов, изнашивание или загрязнение щеток и коллектора, окисление контактов выключателя, обрыв или замыкание в обмотках, изнашивание деталей муфты свободного хода и зубьев шестерни. Эти неисправности приводят к тому, что стартер не работает совсем, не развивает нужные частоту вращения и мощность, при выключении якорь стартера вращается, а коленчатый вал неподвижен, создается сильный шум при включении и работе стартера.

При включении стартер не работает совсем, характерных щелчков тягового реле не прослушивается. Для выявления причин нужно выключить фары и стартер. Если при выключении стартера накал ламп не будет изменяться, это указывает на плохой контакт или обрыв в цепях вспомогательного реле либо в цепи основного рабочего тока стартера.

Если накал ламп сильно уменьшается, то вероятной причиной может быть плохое состояние аккумуляторной батареи или нарушение контакта в ее клеммных соединениях, а также неисправность электродвигателя стартера. Места плохого контакта в электрических цепях и обрыва определяются последовательным подключением контрольной лампы в указанных электрических цепях. При необходимости надо проверить степень заряженности аккумуляторной батареи. Если при включении стартера прослушиваются характерные щелчки, это означает, что тяговое реле неисправно.

При включении стартера коленчатый вал проворачивается очень медленно. Наиболее частыми причинами этого являются недостаточная заряженность аккумуляторной батареи, окисление и (или) ослабление крепления контактов рабочей электрической цепи стартера или пробуксовка роликовой муфты свободного хода. При исправной аккумуляторной батарее стартер необходимо снять для проверки и устранения неисправностей.

При включении стартера якорь вращается, а маховик неподвижен. Причинами этой неисправности могут быть пробуксовка муфты свободного хода, выпадение ости или поломка рычага муфты, поломка поводкового кольца муфты или буферной пружины.

Сильный шум при включении и работе стартера возможен при ослаблении его крепления, обрыве удерживающей обмотки втягивающего реле, поломке зубцов шестерен привода и венца маховика.

Сильный шум после пуска двигателя означает, что стартер не выключается. Необходимо быстро заглушить двигатель, отключить аккумуляторную батарею, проверить состояние зубцов шестерни привода и обмоток втягивающего реле

Ремонт стартера

Включает в себя проверку работоспособности на стенде, разборку, проверку деталей и сборку.

Проверка стартер производится на специальном стенде в режиме холостого хода и под нагрузкой. Электрическая схема включения стартера при проверке приведена на (рис.4). Соединительные провода к батарее и амперметру должны иметь сечения не менее 16 мм. При подводимом напряжении 12 В стартер должен на холостом ходу потреблять ток в пределах 70…85 А, а частота вращения якоря должна быть в пределах 5000 оборотов в минуту.

Повышенный потребляемый ток, пониженная частота вращения, а также шум во время работы свидетельствуют об электрических или механических неисправностях. Уменьшенный потребляемый ток и пониженная частота вращения якоря при нормальном напряжении на клеммах стартера свидетельствуют о нарушении контактов в соединениях проводов или в щеточном узле.

Для испытания стартера под нагрузкой в режиме полного торможения на шестерню привода надевают зажимное приспособление с рычагом, соединенное с динамометром, и определяют тормозной момент. Для этого производится кратковременное включение стартера и измерение развиваемого им усилия по шкале динамометра. При умножении измеренной динамометром величины усилия на длину плеча рычага определяют развиваемый стартером крутящий момент, который должен соответствовать паспортным данным стартера.

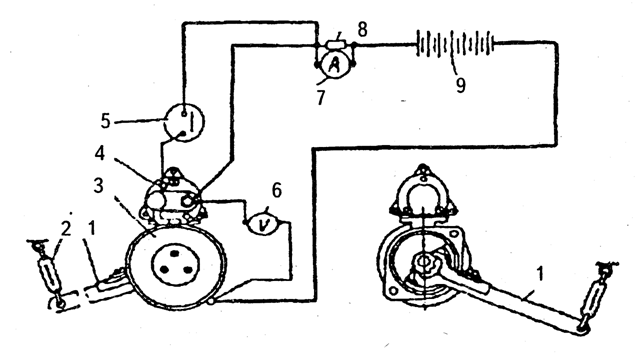

Рис. 4 Схема включения при испытании стартера:

1 – рычаг; 2 – динамометр; 3 – стартер; 4 – втягивающее реле стартера; 5 – выключатель; 6 – вольтметр; 7 – указатель тока; 8 – шунт указателя тока; 9 – аккумуляторная батарея.
