Назначение, устройство и принцип работы стартера

На автомобильных, тракторных и транспортных двигателях используются предназначенные только для пуска электрические двигатели постоянного тока с последовательным возбуждением – электростартеры. Крутящий момент с вала электростартера предается на коленчатый вал двигателя посредством шестерни, которая во время пуска вводится в зацепление с зубчатым венцом на маховике двигателя.

Стартеры бывают с дистанционным приводом и с не дистанционным.

Устройство

Основными частями стартера (рис.1) являются: корпус, якорь с обмотками и коллектором, две крышки, щетки и щеткодержатели.

В связи с потреблением стартером значительной силы тока (до 900 А) обмотки возбуждения и якоря выполнены из толстого провода. Четыре секции обмотки возбуждения включены последовательно обмоткам якоря двумя параллельными ветвями по две обмотки возбуждения в каждой. Щетки для лучшей проводимости сделаны меднографитными. Две щетки соединены с массой, а две – с обмотками возбуждения. Закрепленные в щеткодержателе щетки прижимаются к коллектору пружинами. Для приведения во вращение коленчатого вала двигателя стартер оборудован приводом, соединяющим вал стартера с зубчатым венцом маховика. Стартер включают при помощи выключателя зажигания. Работа стартера основана на взаимодействии магнитных полей обмоток возбуждения и якоря при прохождении по ним электрического тока.

Привод стартера должен обеспечивать соединение шестерни стартера с венцом маховика только на время пуска двигателя. После пуска вал стартера должен немедленно отключаться, в противном случае венец маховика будет вращать якорь стартера с очень большой частотой и витки обмотки якоря могут под действием центробежной силы выйти из пазов.

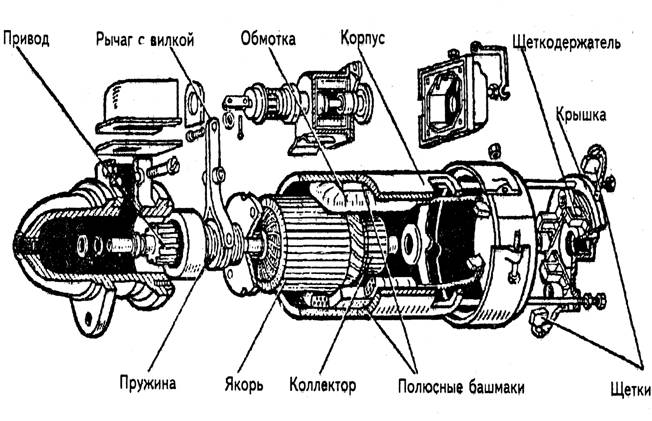

Рис. 1 Детали стартера

На изучаемых автомобилях применяют стартер с дистанционным управлением и электромагнитным включением ( рис.2). Привод состоит из реле включения, тягового реле с двумя обмотками – втягивающей и удерживающей, рычага с вилкой, кольца, пружины, шлицованной втулки и муфты. Втягивающая обмотка включена последовательно обмотке якоря, а удерживающая – параллельно.

Муфта свободного хода состоит (рис.3) из ведущей обоймы, перемещающейся на шлицах вала, и ведомой обоймы с шестерней и четырьмя клинообразными выемками. В клинообразных выемках помещены ролики с пружинами. Вращение ведущей обоймы вызывает перемещение роликов в узкую часть выемки и заклинивание ведомой обоймы на ведущей. Если вращать по ходу ведомую обойму относительно ведущей, то ролики перемещаются в более широкую часть выемок и ведомая обойма будет свободно вращаться на ведущей.

Работа

Для включения стартера необходимо повернуть ключ зажигания вправо до отказа, при этом замыкается цепь обмотки реле включения. Созданное обмоткой реле магнитное поле проводит к замыканию контактов реле, в результате втягивающая и удерживающая обмотки тягового реле включаются в электрическую цепь. Под действием магнитного поля обмоток втягивается сердечник тягового реле и рычагом, связанным с ним, вводит в зацепление шестерню привода с венцом маховика. Одновременно медный контактный диск на другом конце стержня после включения шестерни замкнет силовую электрическую цепь стартера.

При повороте ключа зажигания в исходное положение цепь удерживающей обмотки размыкается, и сердечник тягового реле, а с ним рычаг и медный диск включения вернутся в исходное положение, стартер выключится.

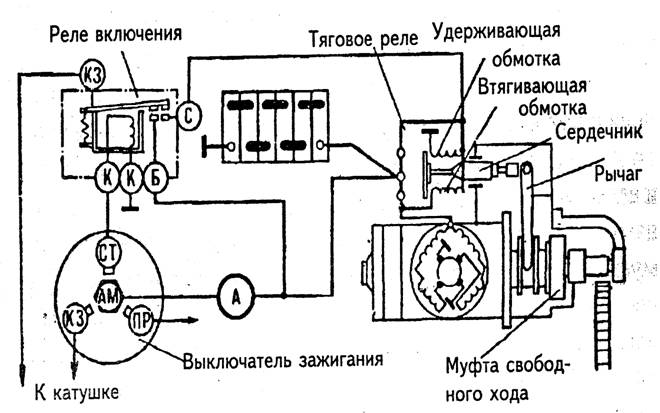

Рис.2 Схема включения стартера.

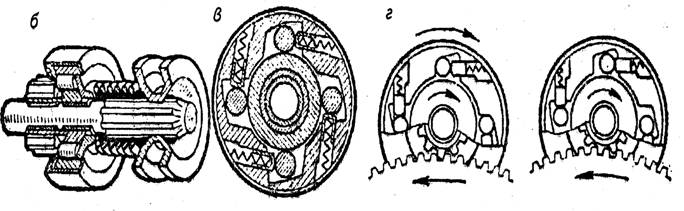

Рис.3 б - Муфта свободного хода; в - ролики и толкатели; г – работа муфты свободного хода.
