Система зажигания двигателя ЗМЗ-402

Система зажигания - бесконтактная. Она состоит из датчика-распределителя коммутатора, катушки зажигания, свечей зажигания и проводов высокого и низкого напряжения. Датчик-распределитель зажигания (1908.3706) -бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрооб-разования, распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы. Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор с сопротивлением 8000-13000 Ом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Техническая характеристика системы зажигания

Порядок работы цилиндров 1-2-4-3

Направление вращения против

ротора распределителя часовой

стрелки

Угол опережения зажигания

max, град:

центробежный регулятор 15-18

вакуумный регулятор 8-10

Свечи зажигания А14ВР

Зазор свечи зажигания, мм 0,8-0,95

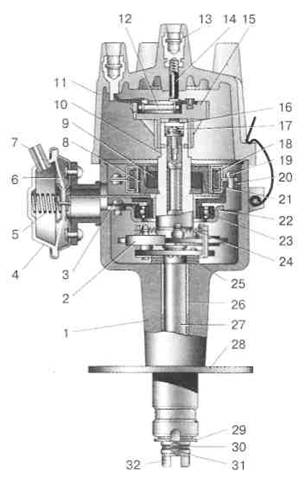

Датчик-распределитель зажигания:

1 - корпус; 2 - грузик центробежного двигателя; 3 - винт крепления подшипника; 4 - вакуумный регулятор; 5 - пружина вакуумного регулятора; 6 - диафрагма; 7 - штуцер; 8 - магнитопровод ротора;9 - постоянный магнит ротора; 10 - ротор; II - крышка; 12 – помехоподавительный резистор; 13 - центральный вывод; 14 - центральный контакт; 15 - бегунок;16 - фильц; 17 - винт крепления ротора; 18 - обмотка статора; 19 - винт крепления статора; 20 - статор; 21 – магнитопровод обмотки статора; 22 - опора статора;23 - подшипник; 24 - пружина грузика; 25 - упорные шайбы; 26 - втулка;27 - валик; 28 - октан-корректор; 29 - упорная шайба;30 – стопорное кольцо; 31 - штифт; 32 - муфта привода.

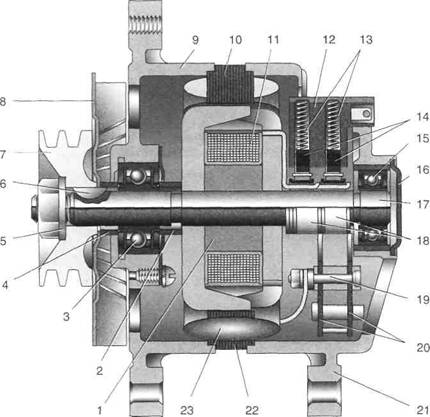

Генератор 1631.3701:

1 - ротор; 2 - втулка; 3 - передний подшипник; 4 - втулка; 5 - шайба с гайкой; 6 - шпонка; 7 - шкив; 8 - вентилятор; 9 - передняя крышка; 10 - статор; 11 - обмотка ротора; 12 - щеткодержатель; 13 - пружины щеток; 14 - щетки; 15 - задний подшипник; 16 - крышка; 17-вал; 18- контактные кольца; 19- вывод обмотки статора; 20- пластины-держатели; 21 - задняя крышка; 22 - набор статора; 23 - обмотка статора.
