Целью разрабатываемого мероприятия является приведение и
поддержание воздуха рабочей зоны на вышеперечисленных операциях в соответствии с ГОСТ 12.1.005-76 [29]. Вентиляцию предлагается выполнить по типу вытяжного шкафа с вертикальным удалением воздуха. Расход воздуха при наличии в шкафу источников тепловыделений рассчитывается по формуле
, (4.1)
где F = (1,2-1,4) *4 = 6,72 м2 - площадь рабочего проема шкафа.
Н = высота рабочего проема шкафа, 1,4 м,
Q-количество тепловыделений в шкафу, 860 ккал/час.
, (4.2)
где N = мощность источника тепла, 15 кВт ,
,
принимаем LT = 9500 м3/ч.
Для работ, при которых выделяется различные пары и газы скорость всасывания воздуха (средняя по сечению проема) должна иметь легкость в следующем диапазоне: V0=0,3…0,5 м/с
, (4.3)
где
- расход воздуха, 9500 м3/ч.
Выбираем круглые воздуховоды из листовой стали толщиной
=1,4 мм. Диаметр воздуховода на участках №1…3 d=280 мм; на участке №4 - d=355мм. Длина участков №1…3 l=1,5м; участка №4 1=15м. По таблице скоростей движения воздуха в воздуховодах в магистрали до 12 м/с. В ответвлениях до 6м/с. Принимаем для участков 1,2,3 V=6 м/с и для участка 4 V=10
|
|

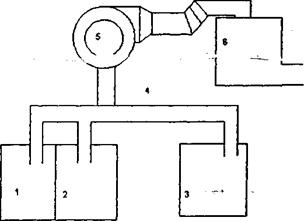

1,2, - Участки пайки; 3-Шкаф для сушки; 4-воздуховод (магистраль); 5-вентилятор с двигателем; 6- абсорбер.
Рисунок 4.1 - Схема вытяжного шкафа
R - потери давления на трение на 1 м воздуховода, кгс/м2
скоростное динамическое давление, кгс/м
R и
- определяется по таблицам в зависимости от V и d.
Для участков №1…З R = 0,512 кгс/м2 = 1,491 Н/м2
= 2,2 [кгс/м2] = 21,582 Н/м2
Для участка №4 R = 0,293 кгс/м2 = 2,874 Н/м2
=6,12 [кгс/м2] = 60,037 Н/м2
- сумма коэффициентов местных сопротивлений на расчетном участке:
Для участков №1…3 = 2,2
Для участка №4 = 3,6
- потери давления на местное сопротивление.
Для участков №1… =4,84
Для участка №4 = 22,038
Общие потери давления, P, [Н/м2]:
Р =
+ Н = 0,228-3 + 4,395 + 41,627 = 46,725 кгс/м2 или
Р =458,382 Н/м2
Сведем данные расчеты в таблицу 4.1
Таблица 4.1 – Параметры вытяжного шкафа
|
Участок | |
R |  | |
P, Н/м2 | |||
|
кгс/м2 |
Н/м2 |
кгс/м2 |
Н/м2 |
кгс/м2 |
Н/м2 | |||
|
1…3 |
2,2 |
21,582 |
0,512 |
1,491 |
2,2 |
4,84 |
46,725 |
458,382 |
|
4 |
6,12 |
60,037 |
0,293 |
2,874 |
3,6 |
22,038 | ||
По совмещенным характеристикам выбираем вентилятор Ц 4-70
№5. Мощность двигателя P = 2,2 кВт, А02 тип А02-31-4; число оборотов в минуту n =1420 мин-1.
Очистка вытяжного вентиляционного воздуха осуществляется при помощи абсорбера.
Разработанная вентиляция обеспечит оздоровление воздуха в рабочей зоне на рассмотренных операциях в соответствии с ГОСТ 12.1.005-88 [25] и не потребует больших материальных затрат. Разработанная вентиляция проста в управлении и обслуживании.
