Все многообразие методов изготовления печатных плат представлено на рисунке 2.1.

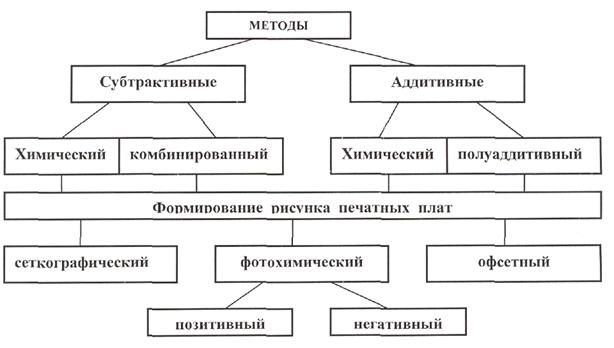

Рисунок 2.1- Классификация методов изготовления печатных плат
Методом изготовления печатный платы усилителя радиочастоты выбран субтрактивный химический метод, который применяется при изготовлении односторонних печатных плат, гибких печатных кабелей.
Сущность: травление фольги по изображению с непроводящих участков.
Достоинства: простота изготовления, высокая разрешающая способность.
Недостатки: нет металлизации отверстий, эффект подтравливания.
Травление - это окислительно-восстановительный процесс, применяемый для удаления меди с непроводящих участков. Проводящий рисунок защищен краской, фоторезистом, сплавом олово-свинец и др.
Применяют травильный раствор на основе хлорного железа РеС12 или хлорной меди СиС12, если защита - краска или фоторезист; персульфат аммония (NН2) 2S2О8, если защита - сплав олова со свинцом, перекись водорода, если защита - никель. Скорость травления 40 мкм/мин с последующим снижением до 5 мкм/мин. Среднее время процесса - 10 - 30 мин. Протравленные платы немедленно промывают протечной, горячей, холодной, затем сушат.
При изготовлении печатных плат химическим субтрактивным методом осуществляется:
1. Нарезка заготовок.
2. Получение базовых отверстий.
3. Получение рисунка схемы - нанесение маски для защитыбудущих проводников и контактных площадок.
4. Травление меди с проблемных мест.
5. Удаление защитной маски.
6. Образование необходимых монтажных и технологических отверстий.
7. Обработка платы по контуру (штамповка, фрезеровка).
8. Маркировка.
9. Нанесение защитного покрытия.
10. Контроль.
Односторонние печатные платы изготавливают чаще всего на одностороннем фольгированном диэлектрике субтрактивным химическим методом (рисунок 2.2).
Минимальную ширину проводников определяют из условия достаточного сцепления проводников с диэлектриком.

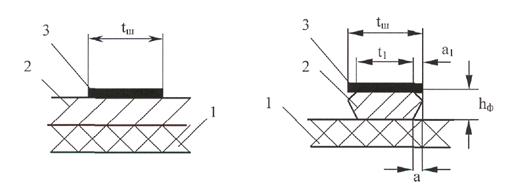

1- диэлектрическое основание; 2- медная фольга (hф.- толщина фольги); 3 - защитный слой (фоторезист, краска); t- ширина проводника; t1 - эффективная ширина проводника; tШ- величина в фотоальбоме; а- величина подтравливания; а1- величина уменьшения сцепления.
Рисунок 2.2 - Технология травления фольгированного гетинакса
