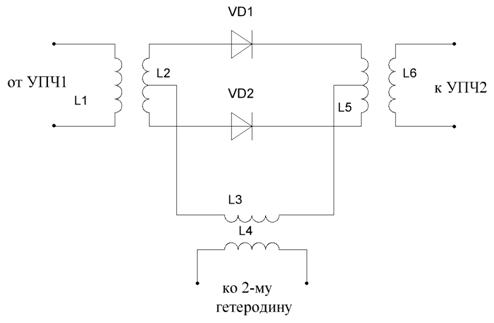

Принципиальная электрическая схема смесителя представлена на рисунке 1.19.

Рисунок 1.19 – Принципиальная электрическая схема смесителя

При расчете задается промежуточная частота и диапазон рабочих частот. Определяется полоса пропускания тракта промежуточной частоты - , тип схема, и основные характеристики селективной системы преобразования частоты, тип электронного прибора и его режим работы, минимально необходимый коэффициент преобразования, напряжение источника питания. Из расчета входной цепи и усилителя радиосигнала.

При расчете каскада уточняется режим работы прибора, и вычисляются параметры элементов схемы, обеспечивающие его, выбирается метод сопряжения настройки гетеродинного контура и рассчитываются его элементы, выбирается схема стабилизации режима работы электронных приборов, рассчитываются параметры всех ее элементов.

Диоды Д9В ()

Приемники, подводящие к диодам напряжение гетеродина равным 0,25В. По соответствующему рисунку находим

Внутренняя проводимость диодов по формуле

(1.74)

где - коэффициент пропускания, 20;

- табличный статистический коэффициент, 0,9;

- пересчетный коэффициент, 25 1/В2.

Входная и выходная проводимость диодов, См, определяется по формуле

(1.75)

где - проводимость, 33833,8 мкСм;

Индуктивности , Гн, определяются по формуле

(1.76)

где - индуктивность контур, Гн.

Коэффициенты связи для наименьшей проводимости контура . При максимальной частоте он имеет вид

(1.77)

где - проводимость связи, 6мкСм;

- индуктивность связи, 242 мкГн;

- проводимость контура, 0,0015 См;

- индуктивность контура, 0,00006 Гн.

.

, (1.78)

где - проходная проводимость, 28мкСм;

- проходная индуктивность, 183 мкГн;

- проводимость контура, 0,0015 См;

- индуктивность контура, 0,46 мГн.

Коэффициент связи между гетеродином и катушкой вычисляем по формуле

, (1.79)

где - напряжение, 0,25В;

- напряжение коллектор-эмиттер, 4В.

,

что выполнимо при выбранном типе катушек.
