При решении задач обеспечения управления и связи в настоящее время используется большое количество типов радиоприемников. Совместно с радиопередатчиками они образуют радиостанции очень малой, малой и средней мощностей. Широкое применение находят также радиоприемники, выполненные в виде самостоятельных функциональных устройств.

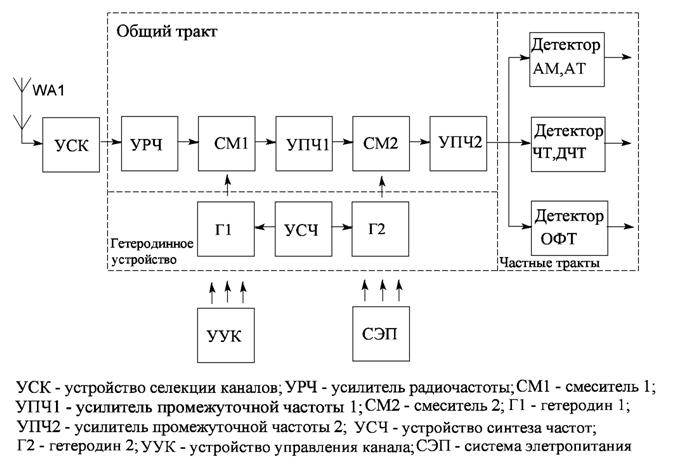

На рисунке 1.8 представлена обобщенная структурная схема связного радиоприемного устройства. С приемной антенны радиосигнал через устройство согласования и коммутации 1 поступает в общий тракт радиоприемника, где происходит его выделение и усиление в усилителе радиочастоты 2. с последующим переносом из области несущей частоты в область промежуточных частот.
Рисунок 1.8 - Обобщенная структурная схема связного радиоприемного устройства
Для обеспечения высокой стабильности рабочей радиочастоты приема в радиоприемниках применяют специальные устройства стабилизации частоты. Гетеродины 4 и 7 . совместно с устройством стабилизации частоты 9 образуют гетеродинное устройство. Современные гетеродинные устройства строятся на принципах цифровых синтезаторов частот. Стабилизация частоты в них осуществляется системой фазовой автоподстройки частоты, имеющей каналы грубой и точной подстройки.
Для обеспечения оперативного управления радиоприемником и контроля его узлов предусматривается устройство управления и контроля 15. Как правило, радиоприемные устройства имеют местное и дистанционное управление. При местном управлении приемник управляется с передней панели, при дистанционном - с пульта дистанционного управления. Контроль может быть трех видов: обобщенный, сквозной и стрелочный. Обобщенный контроль позволяет непрерывно следить за состоянием основных каскадов радиоприемника. Сквозной контроль позволяет оценивать состояние тракта усиления и выделения сигналов и качество настройки отдельных каскадов с помощью тестовых сигналов. Стрелочный контроль позволяет определять место неисправности с точностью до блока.
Система питания 14 позволяет осуществлять электропитание каскадов радиоприемника как от источников постоянного тока, так и от сети переменного тока.
Широкое применение в современных связных радиоприемниках микроэлектронной элементной базы позволяет автоматизировать процессы перестройки приемных трактов на заданные - рабочие частоты, осуществлять автоматическую электронную коммутацию поддиапазонов, Автоматически контролировать точность настройки и т.п.
Для выбора схем построениям РПУ осуществлен патентный поиск и анализ основных схем построения РПУ.
