Общая компоновка предусматривает рациональное взаимное размещение двигателя, агрегатов и узлов автомобиля, обеспечивающее наиболее эффективную реализацию его назначения.
Компоновочная схема легкового автомобиля (рис. 1) зависит от расположения силового агрегата (двигатель, сцепление, коробка
передач) и ведущего моста. Наиболее распространены следующие три схемы:
силовой агрегат спереди, ведущий мост задний (рис. 1, а);
силовой агрегат спереди, ведущий мост передний (рис. 1, б);
силовой агрегат сзади, ведущий мост задний (рис. 1, в).
Первая схема, часто называемая классической, обеспечивает хороший доступ к двигателю при его обслуживании и ремонте и большой объем багажного отделения. Недостатки этой схемы: относительно большая длина автомобиля, наличие туннеля в полу салона для размещения карданного вала. Такую компоновку применяют в
легковых автомобилях среднего, большого и высшего классов.
|

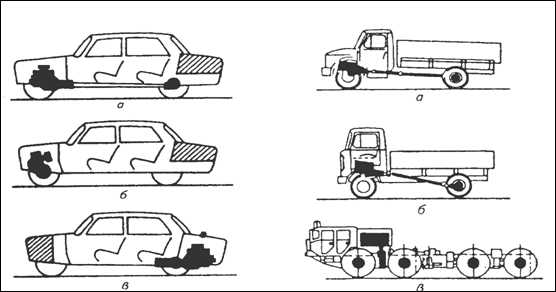

Рис. 1. Компоновочные схемы легковых автомобилей при расположении силового агрегата: а – спереди,ведущий мост сзади; б – спереди, ведущий мост передний; в – сзади, ведущий мост задний |
Рис. 2. Компановочные схемы грузовых автомобилей: а – кабина за двигателем; б – кабина над двигателем; в – кабина перд двигателем. |
Вторую схему применяют в автомобилях особо малого, малого и среднего классов. Здесь двигатель, сцепление и коробка передач выполнены в едином картере.
Преимущества схемы: обеспечение хорошей устойчивости и управляемости, минимальная длина автомобиля, уменьшенная неснаряженная масса, отсутствие туннеля в полу салона. Однако при такой схеме затруднен доступ к двигателю для его обслуживания и ремонта.
Область применения третьей схемы— автомобили особо малого класса с двигателем небольшого рабочего объема.
Компоновочные схемы грузовых автомобилей общего назначения определяются взаимным расположением двигателя и кабины. Наиболее распространены следующие три схемы (рис. 2.): кабина за двигателем, над двигателем и перед двигателем.
При первой схеме (рис. 2.а) обеспечиваются хороший доступ к двигателю, простота конструкции сцепления и коробки передач, расположение водителя и пассажиров в зоне пониженной вибронагруженности. Однако при этом увеличиваются база и длина автомобиля, ухудшается передняя обзорность.
Вторая схема (рис. 2.б) позволяет удлинить грузовую платформу, обеспечить загрузку мостов автомобиля до максимально допустимых значений, улучшить переднюю обзорность. Недостаток схемы: необходимость опрокидывания кабины для обеспечения доступа к двигателю. Третью схему(2.в) применяют при компановке многоосных автомобилей. Она позволяет равномерно распределять осевые нагрузки на дорогу и обеспечивает хорошую обзорность. Однако при такой схеме у автомобиля меньше длина грузовой платформы и затруднен доступ к двигателю и коробке передач.
