Если при упрочнении статическими методами ППД инструменту сообщают дополнительно ультразвуковое колебание с частотой 18-24 кГц и амплитудой 15-30 мкм, то они становятся ударными методами (ультразвуковое обкатывание и т.п.)

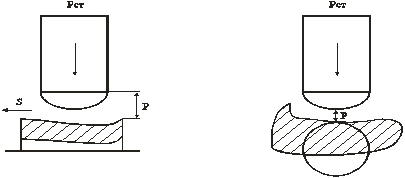

Рисунок 3.8. Схема ультразвукового упрочнения (УЗУ). http://www.qrz.ru радио позывные.

Используют также УЗУ, когда загружаемым рабочим телам, помещённым в замкнутый объём вместе с обрабатываемой деталью, сообщают ультразвуковые колебания, под действием которых происходит упрочнение обрабатываемой поверхности. Процесс (рис.3.9.) напоминает виброударную обработку.

Рисунок 3.9. Схема УЗУ.

1 – концентратор;

2 – камера;

3 – обрабатываемая деталь;

4 – стальные шарики.

При обычном ультразвуковом упрочнении инструмент 2 (рис.3.10.) под действием статической и значительной ударной силы, создаваемой колебательной системой (ультразвуковым генератором магнитострикционным преобразователем 5 и концентратором 3), пластически деформирует поверхностный слой обрабатываемой детали 1.

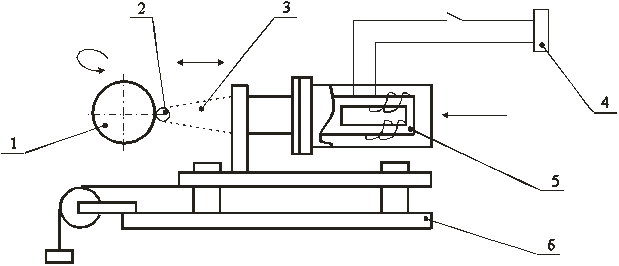

Рисунок 3.10. Схема ультразвукового упрочнения.

1-обрабатываемая деталь;

2-рабочая часть инструмента;

3-концентратор;

4-ультразвуковой генератор;

5-магнитострикционный преобразователь;

6-направляющие.

Статическую силу Рст можно прикладывать с помощью пружины или груза,

под действием которого все устройство может свободно перемещаться по направляющим 6 и поджиматься к детали 1. По сравнению, например, с обкатыванием шаром (ОШ) ультразвуковое упрочнение отличается следующими особенностями и преимуществами:

1-инструмент пластически деформирует поверхностный слой детали импульсно, с большой интенсивностью колебаний, в результате чего формирование сопровождается прерывистым и интенсивным трением;

2-кратность приложения силы при деформировании инструментом поверхности в 400 раз более (при ОШ 12-20 раз);

3-статическая сила, действующая на деталь, незначительна;

4-скорость деформации — переменная, её максимальное значение 200 м/мин и более, что превышает скорость деформирования при ОШ в десятки и сотни раз;

5-среднее давление, создаваемое в поверхностном слое детали под действием нормально направленной силы, в 3-9 раз больше, чем при ОШ;

6- энергия, расходуемая на искажение кристаллической решётки и идущая на внутренние микроструктурные преобразования, при УЗУ значительно выше, чем при0Ш;

7-температура места контакта инструмента с деталью в зоне деформирования 100-1500С, что в 3-5 раз меньше, чем при ОШ, а время нагрева при УЗУ очень мало (3 х 10-5 сек), поэтому не наблюдается снижения упрочнения, вызываемого действием высокой температуры;

8-в процессе УЗУ вследствие относительно больших напряжений и многократного приложения нагрузки напряжённо-деформированное состояние специфично.

Множественное скольжение дополнительно тормозит дислокацию. Плотность дислокаций намного больше, чем при ОШ. В результате степень наклёпа повышается в 1,2-1,5 раза и соответственно увеличивается уровень остаточных сжимающих напряжений.

Применение УЗУ по сравнению с ОШ может быть эффективно в следующих случаях:

1-для деталей термически и химико-термически обработанных сталей У10А, У12, Х40, ШХ 15, сталей аустенитной структуры 12Х18Н9Т и др., где применение других методов не позволяет получить значительный упрочняющий эффект;

2-для деталей и инструментов из твердых сплавов;

3-для деталей малой и неравномерной жёсткости, так же УЗУ характеризуется небольшой статической силой и временем деформирования.

К параметрам режима У относится: статическая сила Рст, амплитуда А колебаний инструмента, радиус его округления Г, частота колебаний f, эффективная масса инструмента М, продольная подача S, число рабочих ходов i, скорость обработки детали V.

Основные параметры упрочнения лежат в следующих пределах: частота ультразвуковых колебаний f = 2 х 104 амплитуда 2А = 10…20 мкм, статическая сила Рст = 30 .300Н, время контактирования инструмента с деталью r = 3х10-5 с, отношение тангенциальной силы к нормальной Рm/PN = 0,7, скорость колебательного движения инструмента

V1 = 2Пf >400 (1.)

Примером эффективного применения УЗУ может служить упрочнение предварительно шлифованных рабочих поверхностей эвольвентного зуба зубчатых колёс из стали 45 (m = 1,5 мм; Z = 30). В результате УЗУ с оптимальным режимом (Рст = 50Н, 2А = 20 мкм, S = 0,1 мм/об, i = 1) Ra уменьшился с 0,4 мкм до 0,1 мкм, т.е. в 4 раза.

Микротвердость поверхностного слоя повысилась с НВ208 до НВ357 (на 71 %) и соответственно, повысился предел контактной выносливости на 10-20 % [4].

Проведённые сравнительные исследования качества поверхностного слоя наплавленных деталей (коленчатые валы двигателя ЗИЛ-130) после шлифования без ультразвука и выглаживания с УЗУ на рациональных режимах показали, что наибольший эффект получен на деталях после УЗУ. При этом твёрдость увеличилась до 30 % , толщина упрочнения составляет 0,6-0,8 мм, микротвердость увеличилась до 50 %, шероховатость уменьшилась с 1,63 до 0,2 мкм и образуется особый микрорегулярный ячеистый рельеф на поверхности [5].
