Важная информация
АВАРИЙНОСТЬ НА ДОРОГАХ РОССИИ
За прошедший год в России произошло 199 431 ДТП, что на 2,1% меньше, по сравнению с предыдущим годом. В них погибло 26 567 (-3,9%) человек, а 250 635 (-1,9%) человек получили ранения различной тяжести.
11845 (-3,9%) ДТП произошли по вине водителей, находившихся за рулем в состоянии алкогольного или наркотического опьянения. В результате этих ДТП 1 954 (-15,4%) человека погибли, а 17 280 (-4,6%) человек получили ранения.
В специальных устройствах, называемых плазмотронами, плазмообразующий газ (аргон, азот, углекислый газ), протекая сквозь слой электрического разряда ионизируется и превращается в плазму. Рабочая температура струи достигает 7000 – 15000 0С.

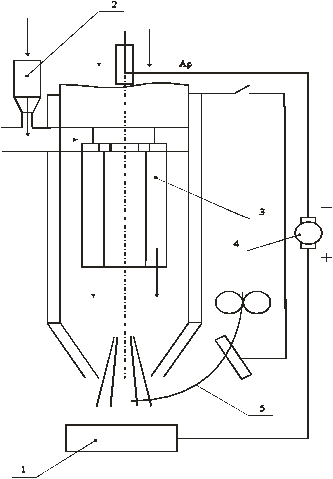

Схема комбинированной плазменной наплавки проволокой с газопорошковой защитной средой показана на рис. 2.5.
Рисунок 2.5. Схема плазменной наплавки.
1 - деталь;
2 - бункер;
3 - плазменная головка;
4 - источник питания;
5 – сварочная проволока.
Плазменные покрытия используются для создания износостойких слоев на рабочих поверхностях.
Сущность метода состоит в бомбардировке обрабатываемой поверхности частицами порошка, разогретыми до пластического состояния. Передачу тепловой и кинетической энергии частицами порошка осуществляют плазменным (за счет введения порошков металлов в плазменную струю) и газопламенным (введение порошков в газовую смесь) способами.
Для устойчивости работы плазмотрона электрическая дуга должна быть сформирована и стабилизирована вдоль его продольной оси.
При плазменном напылении используют порошки самофлюсующихся сплавов системы Ni-Cr-B-Si-C марок СНТН, ПГХН 80 СР, ВСНГ Н с температурой плавления 1050 0С зернистостью 20 – 150 мкм, обеспечивающие твердость обрабатываемых поверхностей до 35 NR [2]. Недостатками плазменно напыленных покрытий являются низкая прочность сцепления с основой, адгезионная прочность и термостойкость покрытия, что связанно с различными коэффициентами температурного расширения покрытия и о основы. Обладая значительной пористостью, плазменно-напыленные покрытия не защищают от окисления, что приводит к ускоренному разрушению (отслаиванию) покрытия. Увеличить адгезионную прочность, термостойкость покрытия в окислительных средах можно азотированием поверхности до образования нитридной прослойки [1,2,4].
