СНЯТИЕ И УСТАНОВКА
Снятие. Поднимите переднюю часть автомобиля и установите на подставки и снимите колесо. Отверните штуцер трубопровода и отсоедините от магистрали гибкий шланг; отверстия шланга и трубки заглушите, чтобы не допустить утечку тормозной жидкости. Выньте шланг из направляющего кронштейна.
Отвернув два болта, которыми направляющая колодок крепится к поворотному кулаку, снимите направляющую в сборе с суппортом и рабочим цилиндром.
Установка тормозного механизма проводится в последовательности, обратной снятию. После установки восстановите уровень тормозной жидкости в бачке и прокачайте систему гидропривода для удаления воздуха.
РАЗБОРКА И СБОРКА
Рис.20. Отвертывание болта крепления цилиндра:
1 - болты крепления цилиндра; 2 - цилиндр; 3 - болты, стягивающие цилиндр с суппортом
Разборка. Отсоедините шланг от колесного цилиндра 2 (рис. 20). Расконтрите и отверните болты 1 крепления колесного цилиндра к направляющим пальцам, придерживая ключом за грани направляющий палец. Снимите направляющую 8 (рис. 21) колодок в сборе с пальцами. Снимите тормозные колодки 9.
ПРЕДУПРЕЖДЕНИЕ
Нельзя отвертывать болты 3 (см. рис.20), соединяющие между собой суппорт и цилиндр, кроме случаев замены суппорта или цилиндра.

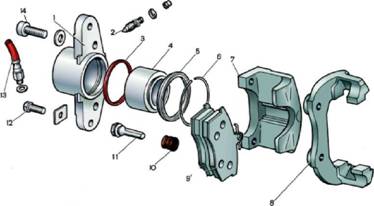

Рис. 21. Детали тормозного механизма переднего колеса: 1 - колесный цилиндр; 2 - штуцер для прокачки привода тормоза; 3 - уплотнительное кольцо; 4 - поршень; 5 - защитный колпачок; 6 - стопорное кольцо; 7 - суппорт; 8 - направляющая колодок; 9 - тормозные колодки; 10 - защитный чехол; 11 - направляющий палец; 12 - болт крепления направляющего пальца; 13 - тормозной шланг; 14 - болт крепления цилиндра к суппорту
Снимите стопорное кольцо 6 (см. рис. 21) и защитный колпачок 5 с цилиндра и поршня. Аккуратно, нагнетая струю сжатого воздуха через впускное отверстие для жидкости, вытолкните поршень из цилиндра. Чтобы при выталкивании не повредить поршень о поверхность суппорта, установите под поршень деревянную накладку (рис. 22). Выверните из корпуса цилиндра штуцер для прокачки и внимательно осмотрите рабочую поверхность цилиндра. На ней не должно быть задиров, повреждений и коррозии.
Рис.22. Выталкивание поршня из цилиндра
Сборку тормозного механизма проводите в последовательности, обратной разборке. При этом уплотнительное кольцо 3 (см. рис. 21) и колпачок 5 рекомендуется заменять новыми. Зеркало цилиндра, поршень 4 и уплотнительное кольцо смазывайте тормозной жидкостью, а на поверхность поршня нанесите графитовую смазку, установите поршень в цилиндр и, не удаляя остатки смазки, наденьте защитный колпачок 5 так, чтобы его края вошли в канавки поршня и цилиндра, после чего установите стопорное кольцо 6. Направляющие пальцы смазывайте смазкой УНИОЛ-1 (1,5 г на каждый палец).
Болты крепления суппорта и цилиндра к пальцам затягивайте моментами, указанными в приложении 1, после чего законтрите их. Перед завертыванием болтов, нанесите на них герметик, чтобы не корродировала резьбовая часть соединения. После сборки и установки тормозного механизма восстановите уровень жидкости в бачке и прокачайте систему гидропривода.
