Приборы для измерений давлений и скоростей в потоке

Давление и скорости в потоке измеряются разнообразными приборами - зондами(манометрами, датчиками, трубками), устанавливаемыми в месте измерения. Основные требования к зонду - он должен измерить те давление и скорость течения в месте измерения, которые там были до внесения туда зонда; кроме того, физическая точка, в которой фактически производится измерение (т.е. размеры чувствительного элемента датчика) должна быть малой величиной в сравнении с областью изменений изучаемого параметра (областью течения).

Рассмотрим зонды для измерений давлений и скоростей в стационарных ламинарных либо в среднем установившихся турбулентных течениях.

Здесь могут применяться инертные

измерительные приборы, т.е. имеющие значительные массы твердые, жидкие или газообразные, деформирующиесялибо перемещающиеся

под действием параметров потока при измерении.

Измерение малых, средних и больших давлений производится приборами с разнообразными чувствительными элементами (упругими, жидкими, электромеханическими и т.д.). В аэродинамических измерениях обычно применяются жидкостные манометры- для измерения небольших разностей давлений и манометры с упругим элементом

- для измерения больших давлений.

Простейший из них - U-образный вертикальный жидкостный манометр показан на Рис.1.2, а.

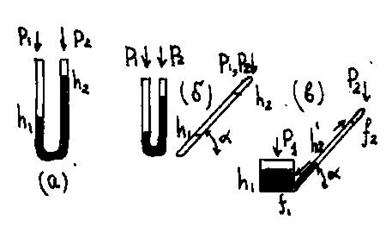

Рис. 1.2

Манометры.

Если жидкость с удельным весом g =

r∙g

(где, r

- ее плотность, а g

– ускорение свободного падения) занимает положения h1

и h2

при давлениях в коленах p1

и р2

(Рис.1.2.,а), то

. (1.11)

В случае наклонных трубок (под углом a

) U -образного манометра (Рис.1.2, б)

(1.12)

Если же манометр имеет резервуар сечением f2 , много большим, чем сечение f1 отсчетной трубки (рис.1.2. в), так как f1h1=f2h2, то вместо (1.12) имеем при отсчете от нуля

При измерениях малых разностей давлений, для заливки в манометры обычно применяется спирт

. Величины разностей давлений имеют порядок единиц, десятков и первых сотен мм вертикального или наклонного спиртового столба.

В газодинамических течениях, где разности давлений выражаются ухе в сотнях, тысячах мм вертикального водяного столба, т.е. порядка одной атмосферы и даже более, применяются высокие U - образные манометры, заполненные жидкостями, имеющими большую плотность, чем спирт (например, тетрабромэтан, ртутьи др.).

Наиболее часто в практике аэрогидродинамических измерений давлений и скоростей потока в качестве зондов применяются - трубки

различной формы (см. Рис.1.3) с измерительными отверстиями, соединенными с манометрами тонкими резиновыми шлангами.

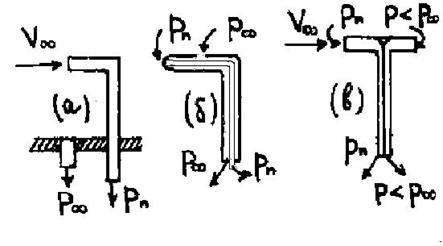

Рис. 1.3

Трубки для измерения давлений и скоростей потока.

Впервые трубки были применены в 1723 году французским ученым Анри Пито, для измерения скорости потока в реке Сене. Он показал, что обычная стеклянная трубка, помещенная в поток (см. Рис. 1.4), позволяет определить полный напор и величину скорости.
