Рис. 3.
Принцип работы ДВПТ
Такт впуска
(рис. 3а).
В верхней мертвой точке (ВМТ) открывается клапан расположенный в поршне и при движении поршня к нижней мертвой точке (НМТ) рабочее тело, с давлением p1 и температурой T1, поступает в цилиндр. В НМТ клапан в поршне закрывается.
Такт сжатия
(рис. 3б).
При движении поршня к верхней мертвой точке (ВМТ) происходит сжатие рабочего тела, при этом выделяющаяся в процессе сжатия теплота Q1 (см. рис. 1) рассеивается в окружающей среде, вследствие этого температура стенки цилиндра, а, следовательно, и температура рабочего тела поддерживается постоянной и равной T1. Давление рабочего тела возрастает и достигает значения p2.
Такт расширения
(рис. 3в).
В процессе нагревания теплота через стенку цилиндра передается рабочему телу. При мгновенном подводе теплоты Q2 к рабочему телу давление и температура в цилиндре возрастают, соответственно до p3 и T3. Рабочее тело воздействует на поршень и перемещает его к НМТ. В процессе адиабатного расширения рабочее тело производит полезную работу, а давление и температура уменьшаются до p1 и T1.
Такт выпуска
(рис. 3г).
При движении поршня к ВМТ в цилиндре открывается клапан и через него осуществляется выпуск рабочего тела из цилиндра, с давлением p1 и температурой T1. В НМТ клапан в цилиндре закрывается.
Цикл замыкается.
Схема двигателя
|
|

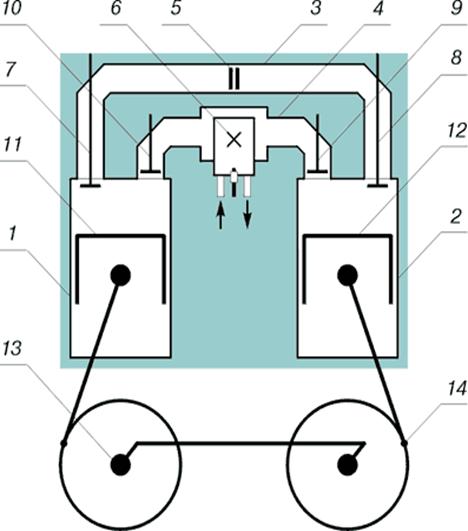

Упрощенная схема двигателя представлена на рис. 4.
Рис. 4.
Схема работы ДВПТ
В двигателе такты сжатия и расширения осуществляются в разных цилиндрах, соответственно компрессионном 1 и расширительном 2. Цилиндры 1 и 2 связаны между собой через компрессионную 3 и расширительную 4 магистрали. В компрессионной магистрали 3 находится охладитель 5, а в расширительной магистрали 4 находится нагреватель 6. Компрессионная магистраль 3 подключена к компрессионному цилиндру 1 через выпускной клапан 7, а к расширительному цилиндру 2 через впускной клапан 8. Расширительная магистраль 4 подключена к расширительному цилиндру 2 через выпускной клапан 9, а к компрессионному цилиндру 1 через впускной клапан 10. Поршни 11 и 12 цилиндров 1 и 2 связаны с валом двигателя 13 через механизм преобразования движения 14.
Заключение
Главный вопрос – как технически реализовать рассмотренный выше цикл на реальном устройстве. Без сомнения существует несколько вариантов.
Автор предложил вариант реализации цикла в двигателе, содержащем компрессионные и расширительные цилиндры расположенные вокруг оси приводного вала с наклонной шайбой. Причем впускной орган компрессионных и выпускной орган расширительных цилиндров выполнены в поршнях.
Принятое автором техническое решение позволит сделать геометрические характеристики впускных и выпускных органов максимально возможных размеров, и вследствие чего, максимально уменьшить сопротивление при впуске и выпуске рабочего тела. Впускные и выпускные органы компрессионных и расширительных цилиндров управляются электроникой. В качестве источника тепла применен тепловой аккумулятор. К тепловому аккумулятору подключена камера сгорания, которая автоматически поддерживает в нем постоянную температуру.
