Техническое обслуживание системы питания двигателей с газобаллонными установками

При техническом обслуживании системы питания газобаллон­ных автомобилей кроме работ по газовому оборудованию выполня­ют работы и по резервной (бензиновой) системе питания. Перио­дичность и характер этих работ принципиально не отличаются от работ, выполняемых по системе питания автомобилей с карбюра­торными двигателями, которые рассмотрены ранее. Веб студия под ключ разработка корпоративных саи тов под ключ.

Наличие у газобаллонных автомобилей газовой и бензиновой систем питания увеличивает трудоемкость работ по их техничес­кому обслуживанию и текущему ремонту.

Проверка и регулировка газовой аппаратуры

Газовую аппаратуру системы питания проверяют и регулируют на специальных стендах или с помощью универсальных приборов и различных приспособлений без снятия с автомобиля. Часть ре­гулировок выполняют во время работы двигателя на газе, другую часть — при неработающем двигателе с системой питания, запол­ненной воздухом или инертным газом под давлением 1,6 МПа.

В редукторе газа МКЗ-НАМИ при неработающем двигателе регулируют давление в первой ступени, ход клапана второй ступе­ни и проверяют герметичность разгрузочного и экономаизерного устройства.

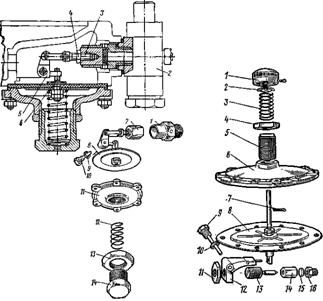

Рис. 2. Первая ступень редуктора в сбо­ре и ее детали в разобранном виде:1 — седло клапана,2 — фильтр,3 — регулировоч­ный винт;4,13 — контргайки,5 —рычажок,6 — шток,7 — клапан в сборе,8 — мембрана в сбо­ре,9 — прокладка,10 — ось рычажка, 11 — крышка, 12 — пружина,14 — седло пружины (ре­гулировочный болт)

Рис. 3. Детали второй ступени " редуктора:

1 — колпак, 2 —шайба, 3 — пружина, 4, 11 — контргайки, 5 — седло пружи­ны 6 — крышка, 7 — шплинт, 8 — мем­брана в сборе, 9 — ось рычажка, 10 — прокладка, 12 — рычажок, 13 — регу­лировочный винт, 14 — клапан, 15 — вставка клапана, 16 — седло клапана

Давление в первой ступени редуктора регулируют изменением положения регулировочного болта 14 (см. рис. 2) и контроли­руют по манометру редуктора. При завертывании регулировочного болта давление будет увеличиваться, при отвертывании — умень­шаться. Регулировку прекращают при установлении в первой сту­пени давления 0,15 — 0,20 МПа.

Отрегулированный редуктор проверяют на герметичность закры­тия клапана первой ступени. Для этого кратковременным нажати­ем на шток 11 (рис. 4) редуктора открывают клапан второй сту­пени и выпускают из полости первой ступени воздух, снижая дав­ление. При закрытии клапана второй ступени стрелка манометра должна указать заданное давление. Допускается медленное воз­растание давления, но не более чем на 0,02 МПа и в то же время не превышающее 0,2 МПа, после чего давление в камере должно сохраняться в интервале не менее 2 млн.

Клапан второй ступени редуктора регулируют на максимальное открытие, при котором не нарушается герметичность его в закры­том положении. Для регулировки снимают крышку 3 люка, ослаб­ляют контргайку 4 и отвертывают регулировочный винт 5 до нача­ла пропуска газа. Затем завертывают винт на ј— Ѕоборота и за­тягивают контргайку. Регулировку клапана выполняют отверткой и специальным ключом (рис. 120).

После регулировки проверяют герметичность закрытия и ход клапана. Герметичность определяют на слух или по пузырькам воздуха, выходящим из шланга, один конец которого соединен со штуцером системы холостого хода на редукторе, а другой опущен в сосуд с водой на глубину не более 3 мм.

Рис. 4. Приспособление для замера хода клапана второй ступени редуктора МКЗ-НАМИ:

1 — седло, 2 — клапан, 3 — крышка люка, 4, 8 — контргайки, 5 — регулировочный винт, 6 — рычаг. 7 — мембрана второй ступени, 9 — регулировочный стакан, /0 — пружина, 11 — шток, 12 — стопорный винт, 13 — линейка, 14 — движок линейки

Величину хода клапана определяют по перемещению штока редуктора. Для этой проверки выпускают воздух из редуктора и нажатием на шток до отказа замеряют его ход приспособлением с мерной линейкой (см. рис. 4). Нормальная величина открытия клапана второй ступени обеспечивается при ходе штока 11 не ме­нее 8 мм.
